BMC复合材料介绍

BMC复合材料是Bulk (Dough) molding compounds 的缩写是，即团状模塑料，国内常称作不饱和树脂团状模塑料，其主要原料由GF（短切玻璃纤维）、UP（不饱和树脂）、MD（填料碳酸钙）以及各种添加剂，经过充分混合而成的料团状预浸料。BMC材料于二十世纪60年代在前西德和英国，首先得以应用，而后在70年代和80年代分别在美国和日本得到了较大的发展，因BMC团状模塑料具有优良的电器性能，机械性能，耐热性，耐化学腐蚀性，又适应各种成型工艺，即可满足各种产品对性能的要求，因此越来越受到广大用户的喜爱。

（1）抗老化性：

BMC复合材料漏粪板的耐老化性能很好，在室内可用20年以上，户外暴晒10天后其强度保持率在80%以上。（塑料漏粪板暴晒一年就很脆了）；

（2）耐水和溶剂型防渗透：

BMC复合材料漏粪板对水、乙醇、油脂、油具有良好的耐腐蚀性，吸水率极低，水中浸泡一天后绝缘性能仍然很好（猪场使用中不吸收尿液和水分，复合板就不会被碱化）；

（3）高强、耐磨、机械强度高：

BMC复合材料漏粪板的耐磨、拉伸、弯曲、冲击强度等性能都远高于水泥板和塑料漏粪板；

（4）尺寸稳定性好，不变形：

BMC复合材料漏粪板膨胀系数是（1.3~3.5）*10-5K-1，比一般的塑料小的多，因而使得BMC漏粪板模具有很高的尺寸稳定性和尺寸精度，温度对BMC漏粪板的尺寸稳定性影响很小，BMC漏粪板的线膨胀系数和钢、铝的很接近，因此可以与其进行复合；

（5）阻燃性好，耐高温：

BMC复合材料漏粪板阻燃，耐热性比一般工程塑料都要好，热变形温度280℃以上，可长期在130℃温度下使用，猪场使用中可以承受火焰枪消毒；

（6）干净卫生不滋生细菌：

BMC复合材料密度大，外观光滑，分子不扩散，因此用于食品器具，应用到猪场干净卫生不容易粘粪尿，不易滋生细菌；

（7）相比其它材料制作成本低，性价比高；

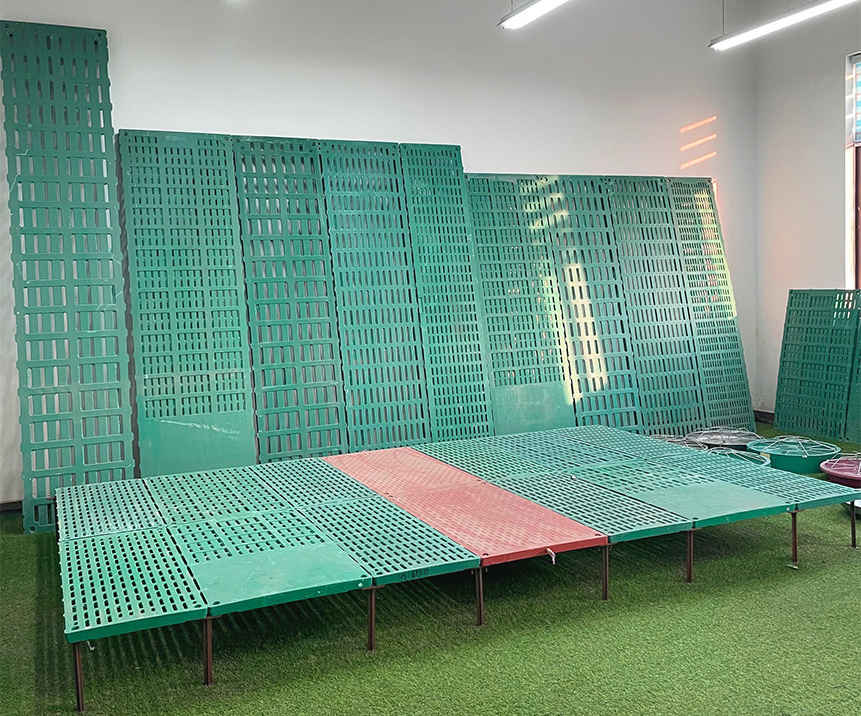

BMC复合猪用漏粪板

生产工艺（固热成型）：采用不饱和树脂+聚苯乙烯混合料（苯乙烯+聚苯乙烯颗粒）+玻璃纤维+碳酸钙粉+石英砂+色粉等原材料，经过捏合机混合均匀，四柱液压机上模具加热至135°左右，先将焊接成型的钢筋网片放入模具，然后把混合好的原材料按照相应的重量投入，四柱液压机压制，保压5分钟（大板8分钟）左右取出，经过冲孔检验合格后入仓。
